创新资讯

MP-3炮泥专用结合剂产品介绍

1997年以来，我们就生产树脂结合剂，2008年结合我国大中型高炉现状，我公司研究并开发出——环保，高效的专用耐火材料粘合剂MP-3（高炉炮泥专用结合剂）

主要特点：

1、环保—超低的有害物质含量，环保水平略高于酚醛树脂，符合目前国内国际环保潮流，全面达到国内主要钢铁企业的环保要求。

2、高效—结合了焦油和酚醛树脂两者各自的优点，综合性能全面超越焦油和酚醛树脂，具有极高的性价比。

MP-3炮泥专用结合剂是耐火材料结合剂专业生产企业鲁西冶金耐火材料有限公司于近年倾力研发的MP系列产品中，专门用于制造高炉炮泥的粘结剂。它是一种全新的高科技产品，环保、高效，充分结合了传统的焦油产品和酚醛树脂二者各自的优势，必将越来越广泛地应用于高炉炮泥的生产。

传统的焦油其成分非常复杂，质量的稳定性及波动性较大；同时含有大量的有毒致癌物质，例如苯并篦和其它苯类工业萘类。因此以焦油为粘结剂制成的炮泥性能不佳，也非常不稳定；同时在使用时对环境造成严重污染并危害工人的生命健康，在当今社会对环保问题越来越严峻，其在未来的应用越来越淡薄。

液体酚醛树脂也被作为炮泥的粘结剂，而且可以解决环保问题。但是酚醛树脂产品也有它固有的缺点，那就是由酚醛树脂制成的炮泥遇热后硬化速度过快，造成其在使用过程中经常造成挤出的炮泥长度不够，无法在高炉出铁口内侧形成充分的“蘑菇形炮泥”，打泥困难造成铁口深度不够、新旧炮泥结合差或者铁口深度不稳定以及断铁口等，也就无法有效地保护出铁口；同时还容易在泥炮中硬化，堵塞泥炮且不易清理。再加上酚醛树脂的挥发性和保质期问题难以解决，综上所诉众多原因导致酚醛树脂生产的炮泥无法长时间地放置和正常使用。

因此我们公司有针对性的开发出了炮泥专用树脂MP-3系列。

一、环保性能：

与传统的焦油相比， MP-3炮泥专用结合剂经过特殊加工，有害致癌物质含量极低，例如主要致癌物质苯并篦的含量，普通焦油在10,000 – 13,000PPM，而MP-3炮泥专用结合剂的苯并芘含量降低很多，基本上消除了对环境的污染和人员生命健康的危害。

MP-3炮泥专用改性树脂粘结剂主要技术指标

指标	单位	具体指标	控制指标
25℃，粘度	mPas	5500	5000-8000
残碳量	%	30	25-35
苯并篦含量	ppm	1700	＜2000
常温状态			液态
水分	%	0.5	＜1

2、MP-3炮泥专用结合剂经过了国内众多厂家的实际使用，完全满足国内钢铁企业对高炉环保状况的要求，是一种全新的、绿色环保产品，肯定迎合中国钢铁企业越来越严格的环保要求，和生产工人们的健康追求。

3、在实际使用中，以焦油作为粘结剂的炮泥会产生浓重的黑烟，造成污染并危害员工健康，使用MP-3炮泥专用结合剂的炮泥则不会有这样的情况。

二、实际使用性能：

稳定可靠的品质，与焦油相比，使用MP-3炮泥专用结合剂的炮泥质量稳定性好，因为传统的焦油化学成分非常复杂，杂质多且质量不稳定，而MP-3炮泥专用结合剂则经过精细加工，质量稳定。

更好地保护出铁口

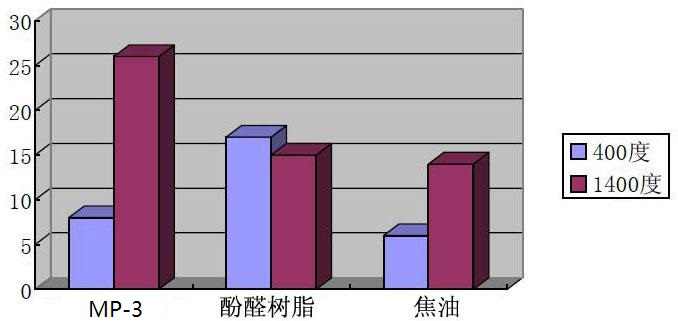

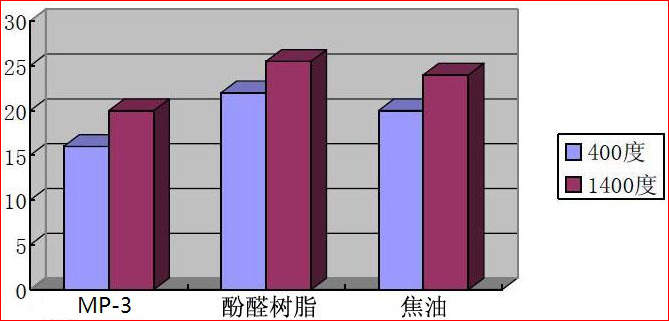

（1）与焦油和树脂两种粘结剂相比，以MP-3炮泥专用结合剂为粘结剂的炮泥，在使用过程中能够更好地保护出铁口是因为MP-3炮泥专用结合剂经过精细加工，质量稳定，因此由MP-3炮泥专用结合剂制成的炮泥稳定性好、塑性好、挤出性好、好张铁口、不断铁口、水分低、没有潮泥、强度高、好打泥、打泥深度够、铁口深度稳定等。

（2）与酚醛树脂相比MP-3炮泥专用结合剂具有适中的硬化速率及固化温度，在使用过程中，炮泥能够形成足够的长度，在出铁口的内部形成“蘑菇形”，充分有效地保护出铁口，新旧炮泥结合好。解决了以酚醛树脂为粘结剂的炮泥不能有效保护出铁口的问题。

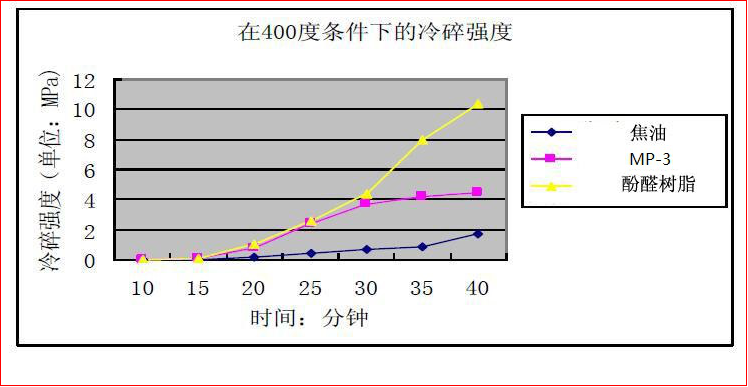

（3）在使用过程中易操作，使用MP-3炮泥专用结合剂的炮泥具有适中的硬化速率，低于树脂，高于焦油，因此在使用中，即不会因为炮泥硬化速度过慢造成出铁口自开时造成飞溅，也不会像树脂一样由于固化速率过快，在泥炮中固化，堵塞泥炮。

三、焦油和树脂二者各自优势的结合：

1、MP-3炮泥专用结合剂完美的将焦油和树脂各自的优势合二为一，完全符合目前环保的趋势和要求，同时还具有优异的性能，是一种您理想使用的产品。

和传统的焦油相比：

（1）环保性能，完全达到严格的环保要求，彻底告别使用焦油的炮泥的滚滚浓烟，充分满足严格的钢厂环保标准；

（2）稳定性能，质量稳定，性能可靠，炮泥的质量就有了可靠保障；

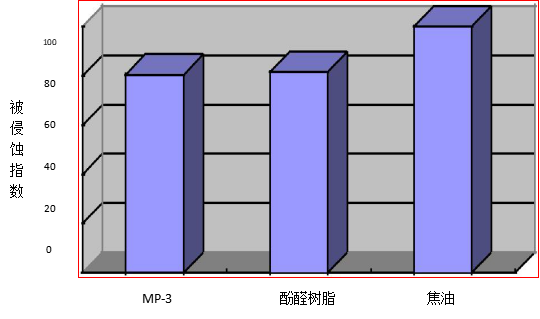

（3）耐侵蚀性能，有较好的高温强度和耐侵蚀性，保证了出铁时间。

3、和酚醛树脂相比：

（1）能够更好保护出铁口及不断铁口，在出铁口内侧形成“蘑菇形”从而有效地解决树脂结合炮泥不能充分保护出铁口、断铁口及打泥深度不够等众多问题；

（2）更好的热稳定性，易于储存和使用，不会在泥炮中硬化或堵塞；

（3）更经济，比树脂价格更便宜；
